Cum am mai menționat, frânele de la Avid oferă performanțe bune, dar din păcate necesită mai multă îngrijire, service regulat și aerisiri anuale pentru a păstra performanța la nivelul maxim. Nu numai manetele de frână ci și etrierele conțin materiale „consumabile” care trebuie înlocuite ocazional. Deseori schimbarea garniturilor este ignorată și problemele devin evidente abia când lichidul de frână începe să se prelingă picătură cu picătură din etrier.
Ideal ar fi sa faci simultan service-ul și la etrier și la maneta de frână, pentru a evita aerisirea și demontarea dublă a circuitului hidraulic.
Ce este necesar?

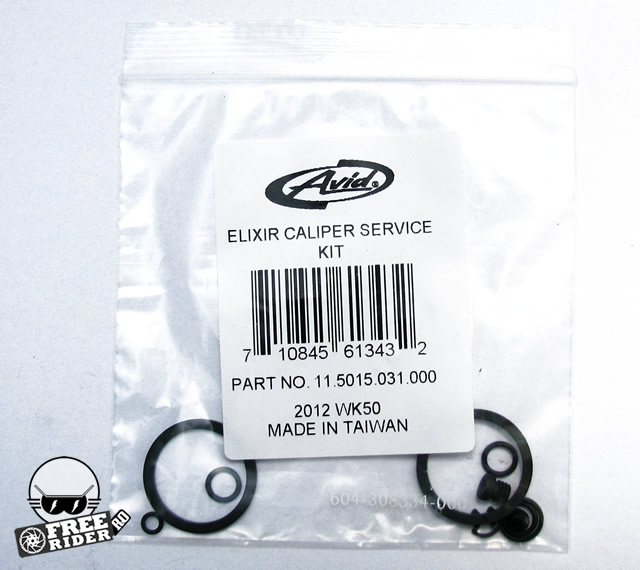

Trebuie să cumperi un service kit: numărul kitului este 11.5015.031.000 și acoperă gama de manete Elixir CR, R și X0 și XX începând din 2009. Acesta conține două garnituri de etanșare a pistoanelor, diverse garnituri pentru etanșarea celor două parți ale etrierului și al conductei de frână, precum și șaiba de siguranță a pinului de la plăcutele de frână și șurubul de aerisire al etrierului.
De asemenea, ai nevoie de câteva scule:
– O pompă sau aer comprimat (de dorit ar fi aer comprimat)
– Șurubelniță Torx T10 și T30
– Cheie fixă de 8
– Inbus de 2,5 și de 5
– O tăviță în care să poți drena lichidul de frână.
Procedura:
Ca și în cazul manetei de frână, trebuie să demontezi complet frâna de pe bicicleta pentru a putea lucra ușor și pentru a evita deteriorarea vopselei.

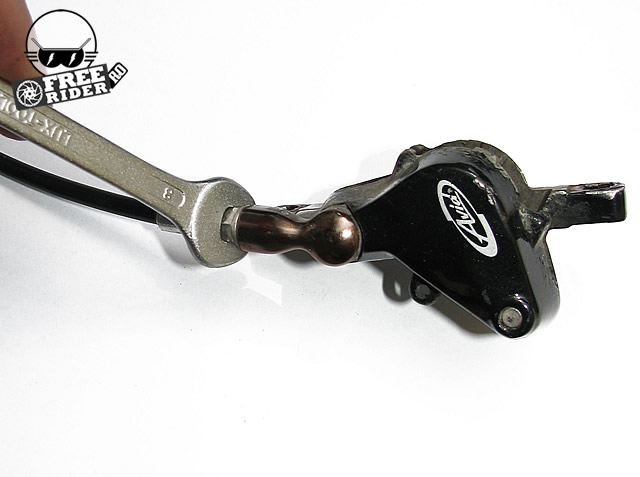

1.Înlăturează plăcuțele de frână. Folosind cheia fixă desfiletează piulița care ține fixată conducta hidraulică dinspre maneta de frână. Întoarce etrierul astfel încât să drenezi lichidul de frână în tăviță.

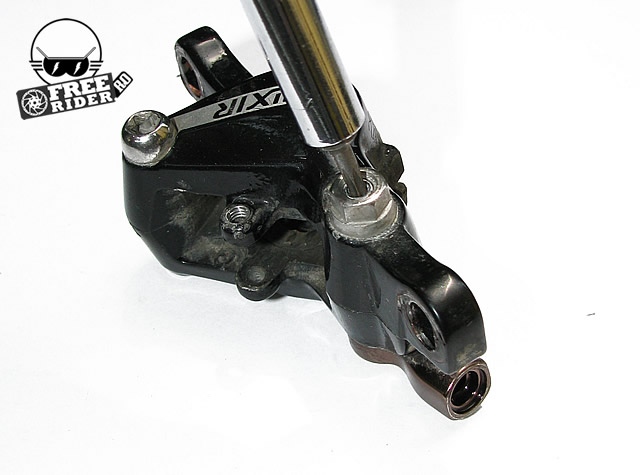

2.Demontează șurubul de aerisire al etrierului.

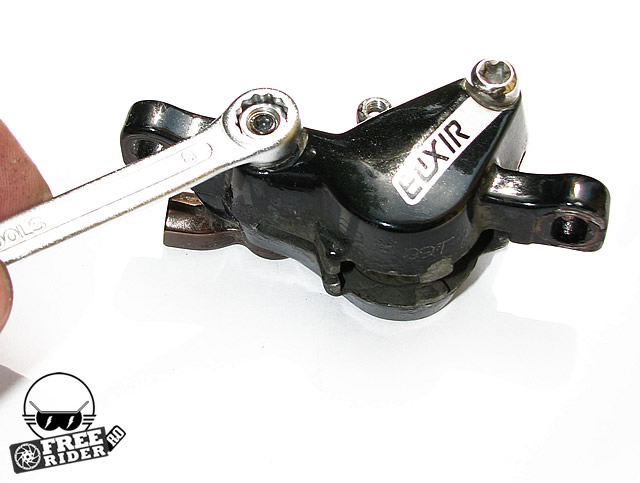

3.Folosind aceeași cheie desfiletează șurubul cu cap hexagonal care strânge cele două jumătăți ale etrierului. „Piulița” acestui șurub nu este etrierul ci conectorul conductei de frână.

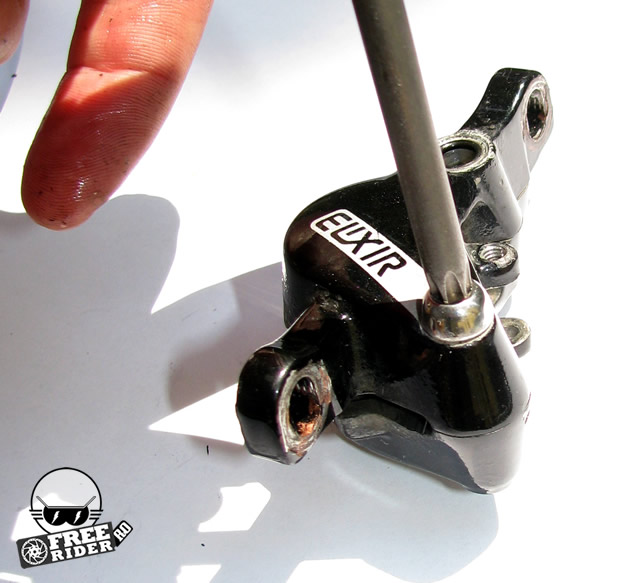

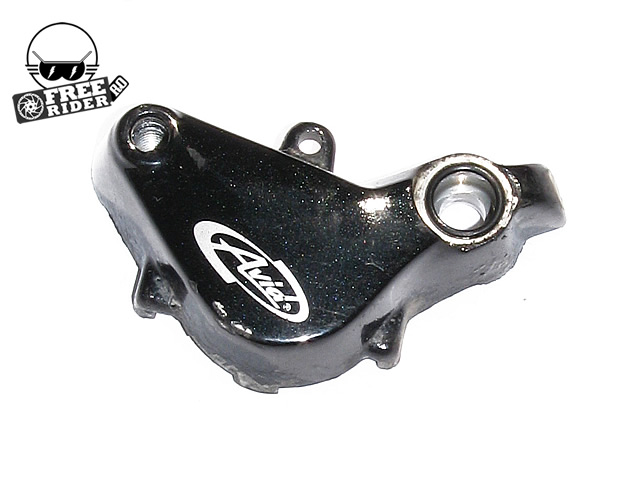

4.Folosind cheia Torx T30 se demontează al doilea șurub care ține cele două jumătăți ale etrierului fixate. Odată ce acesta este îndepărtat etrierul se poate desface.
5.Înlăturează toate garniturile. Ține minte de unde ai înlăturat garniturile pentru a le putea pune la loc pe cele noi. De obicei există niște canale în care garniturile se potrivesc ca și turnate.
6.Folosind aer comprimat împinge pistoanele afară din etrier. Pentru aceasta pompează aer comprimat în găurile prin care circulă lichidul de frână. Pistoanele se mișcă greu iar presiunea necesară este considerabilă. Odată ce au scăpat din menghina garniturilor pistoanele vor fi lansate cu viteza din etrier, așa că ține o mână în calea pistonului pentru a nu-l pierde sau deteriora. Nu folosi un patent pentru a extrage pistoanele; acestea sunt confecționate din aluminiu sau magneziu și sunt deosebit de fragile. Recomand atenție deosebită la drenarea etrierului de lichid de frână; orice urme de lichid de frână din etrier vor fi pulverizate într-un norișor toxic când extragi pistoanele. Cu cât rămâne mai puțin lichid de frână în etrier, cu atât este mai mic norișorul…

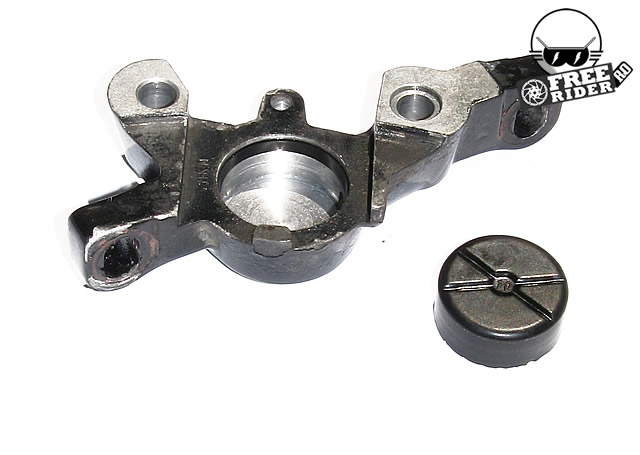

7.Odată extrase pistoanele, înlătură garniturile pistoanelor din etriere și curăță ambele părți (inclusiv pistoanele) cu alcool izopropilic.
8.Introdu garniturile noi în canalele din etriere folosind o pensetă și lubrifiază-le cu câteva picături de lichid de frână. Ai grija să nu zgârii interiorul etrierului.
9.Unge partea interioară a pistoanelor cu lichid de frână și presează-le în etriere. Ai grijă deosebită să nu zgârii suprafața laterală a pistoanelor, deoarece va conduce în mod sigur la coroziune și la pierderi de lichid de frână.
10.Adaugă garnitura dintre cele două jumătăți ale etrierului și strânge-le cu ajutorul șurubului Torx.

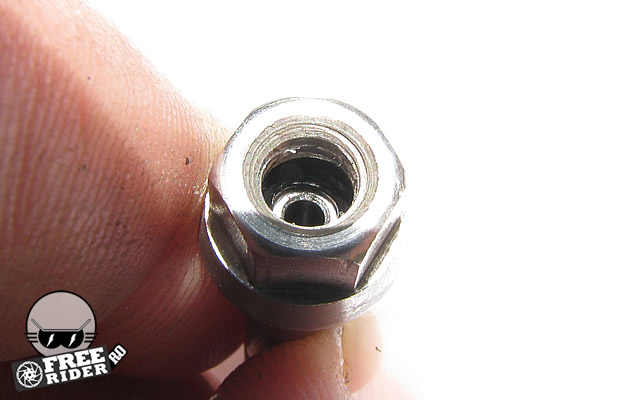

11.Șurubul cu cap hexagonal conține și șurubul de aerisire. În fundul găurii șurubului de aerisire există o garnitură suplimentară foarte mică (și aproape invizibilă) care trebuie schimbată cu ajutorul unei pensete foarte fine și ascuțite.

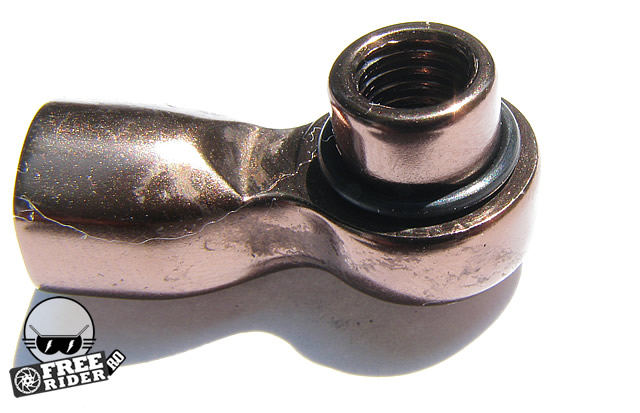

12.Adaugă garniturile corespunzătoare pe șurubul cu cap hexagonal și pe conectorul conductei de frână și înșurubează-le până când sunt strânse lejer, astfel încât să poți roti încă conectorul. Ajustează conectorul în direcția din care vine conducta de frână (diferă de la cadru al cadru sau de la furcă la furcă) și apoi strânge cele două jumătăți ale etrierului.

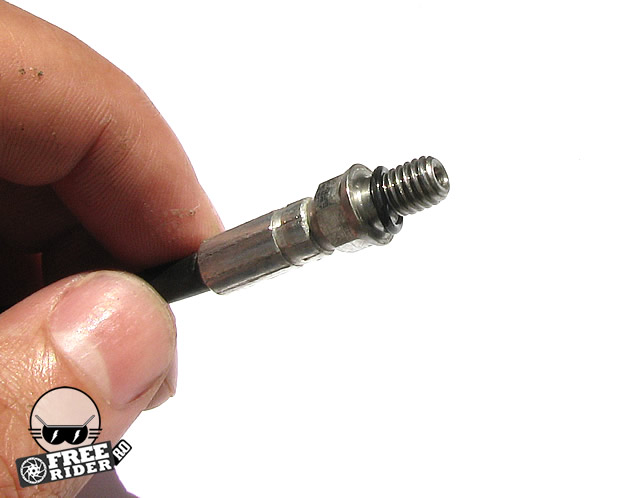

13.Schimbă garnitura de pe conectorul conductei de frână și conectează-l la etrier. Înșurubează și șurubul de aerisire.
14.Introdu lichid de frână în instalație și elimina bulele mari de aer, ca în procedura de aerisire a frânelor descrisă de Avid.
15.Introdu blocul de aerisire în etrier și apasă de câteva ori pe manetă pentru a alinia pistoanele etrierului. Blocul de aerisire este livrat odată cu frânele, și este folosit și ca bloc de blocare al plăcutelor în cazul transportului.
16.Aerisește frânele, montează etrierul înapoi pe cadru și plăcutele de frână înapoi în etrier.
Procedeul de reconstruire al etrierelor este valabil și pentru alte modele din gama Elixir, dar modul de construcție este identic și pentru modelele din alte game de produse Avid.
